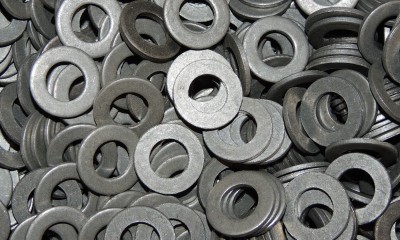

![Шайбы и прокладки термоупорные](/images/stories/flexicontent/l_shaibyy.jpg """")
Применяются в качестве элементов электрической изоляции, работающих в зажатом состоянии при отсутствии растягивающих и изламывающих усилий и предназначенные для работы при повышенной температуре, отражающей конкретные условия системы изоляции электротехнического изделия, в котором они применяются
СТ ТОО 28054948-005-2007
Основные технические характеристики
|
Марка |
Габариты, мм |
Композиция |
Назначение |
Гарантий-ный срок хранения, мес. |
||
|
Наименование параметра |
Значение, мм |
Предельные отклонения, мм |
||||
|
Ш |
Внутренний диаметр : |
4,0-150,0 |
±0,5 |
Слюдяная бумага, глифталевое связующее |
Применяются в качестве элементов электрической изоляции, работающих в зажатом состоянии при отсутствии растягивающих и изламывающих усилий и предназначенные для работы при повышенной температуре, отражающей конкретные условия системы изоляции электротехнического изделия, в котором они применяются |
12 |
|
150,0-280,0 |
±2,0 |
|||||
|
Наружный диаметр: |
12,0-20,0 |
±0,5 |
||||
|
20,0-30,0 |
||||||
|
30,0-150,0 |
±1,0 |
|||||
|
150,0-300,0 |
±2,0 |
|||||
|
Номинальная толщина шайб при наружном диаметре: 12,0-20,0 |
до 1,0 |
±0,25 |
||||
|
20,0-30,0 |
1,0-2,0 |
±0,4 |
||||
|
30,0-300,0 |
2,0-5,0 |
±1,0 |
||||
|
Ширина кольца шайб не менее, при наружном диаметре: 12,0-20,0 |
4,0 |
- |
||||
|
20,0-30,0 |
6,0 |
- |
||||
|
30,0-300,0 |
10,0 |
- |
||||
|
П |
Длина |
до 850,0 |
±5,0 |
|||
|
Ширина |
до 450,0 |
|||||
|
Номинальная толщина |
0,5-0,8 |
±0,15 |
||||
|
0,8-1,0 |
±0,20 |
|||||
|
1,0-1,5 |
±0,25 |
|||||
|
1,5-2,0 |
±0,30 |
|||||
|
свыше 2,0 |
±1,0 |
|||||
