мы работаем ежедневно с 9:00 до 18:00
Написать нам письмо

Написать нам письмо

Ваше имя*
Введите ваше имя

Ваш email*
Введите ваш email

Сообщение*
Введите ваше сообщение

Введите код*
Введите код
Неправильный код

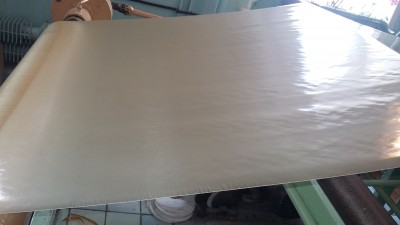

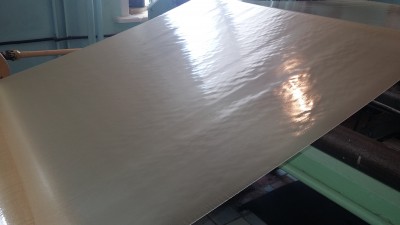

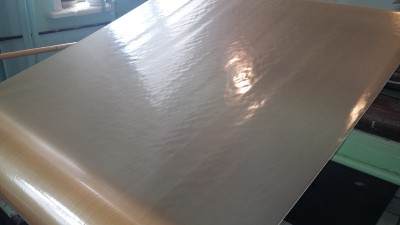

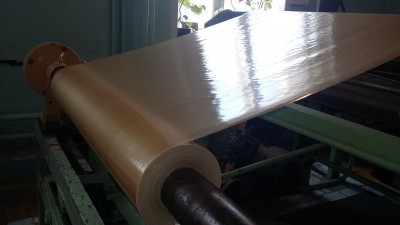

Стеклолакоткань электроизоляционная
Описание:

В качестве гибкого электроизоляционного материала в электрических машинах и аппаратах и для изготовления композиционных материалов электротехнического назначения

СТ ТОО 28054948-013-2009

Марка

Тол-щина, мм

Композиция

Класс нагревостойкости, °С

Назначение

Гарантийный срок хранения, мес.

ЛСМ - 105/120, ЛСММ – 105/120

0,15; 0,17; 0,20

Стеклоткань, масляное связующее

120

В качестве гибкого электроизоляционного материала в электрических машинах и аппаратах

ЛСММ - маслостойкая

6

ЛСК–155/180

0,10; 0,12; 0,15; 0,17; 0,20

Стеклоткань, кремнийорганическое связующее

180

В качестве гибкого электроизоляционного материала в электрических машинах и аппаратах и для изготовления композиционных материалов электротехнического назначения

6

ЛСКЛ-155

0,12; 0,15

Стеклоткань, кремнийорганическое связующее

155

В качестве гибкого электроизоляционного материала в электрических машинах и аппаратах и для изготовления композиционных материалов электротехнического назначения

6



Основные технические характеристики



Марка

Толщина, мм

Предельные отклонения, среднее, мм

Удельная разрушающая нагрузка при растяжении, не менее, Н/см

Среднее пробивное напряжение на электродах диаметром 6 мм, не менее, кВ

Удельное объёмное электрическое сопротивление, не менее, Ом·м



На образцах, нарезанных

При (15-35)°С 45-75%

120 °С

180 °С

после выдержки 96 ч при 23 °С 93%

(15-35)°С 45-75%

120 °С

180 °С

После выдержки 96 ч при 23 °С 93%

вдоль основы

До перегиба

После перегиба

ЛСМ

0,15

+0,02 -0,01

105

6,0

3,9

3,6

-

4

1·1011

1·108

-

1·1010

0,17

130

6,3

4,5

4,1

-

4

0,2

±0,02

150

7,0

4,7

4,6

-

4,5

ЛСММ

0,17

+0,02 -0,01

130

7,2

4,5

4,5

-

4

0,2

±0,02

150

8,3

4,6

5,0

-

4,5

ЛСК

0,10

+0,02 -0,01

60

5,5

1,2

-

3,0

3,0

1·1012

-

1·109

1·1011

0,12

±0,02

90

6,5

2,5

-

3,3

3,6

0,15

105

8,0

4,0

-

4,5

4,8

0,17

130

8,8

4,3

-

4,8

5,4

0,2

150

9,6

4,8

-

5,5

6,0

ЛСКЛ

0,12

+0,02 -0,01

90

-

-

0,8

-

-

-

-

-

1·1010

0,15

±0,02

105

-

-

0,9

-

-

-

-

-

Примечание: Скорость расклеивания сложенной вдвое полоски стеклолакоткани марки ЛСКЛ-155 при нагрузке 1Н на 1 см ширины находится в пределах 10-150 мм/мин. По согласованию с потребителем допускается скорость расклеивания стеклолакоткани марки ЛСКЛ-155 более 150 мм/мин.
