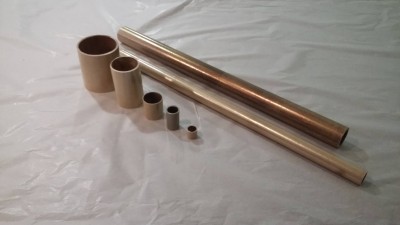

Применяются для электрической изоляции стержневых проводников
СТ ТОО 28054948-001-2006
Основные технические характеристики
Марка |
Габариты, мм |
Электри- ческая проч- ность, не менее, кВ/мм |
Композиция |
Класс нагрево-стойкости, °С |
Назначение |
Гарантий- ный срок хранения, мес. |
||
Наимено-вание параметра |
Значение, мм |
Предельные отклонения, мм |
||||||
Тр |
Длина |
50,0-200,0 200-650 |
±3,0 +5,0; -3,0 |
10,0 |
Намотанная слюдяная бумага, эпоксидно-полиэфирное связующее |
155 |
Применяются для электрической изоляции стержневых проводников |
3 |
Внутренний диаметр : |
10,0-70,0 |
±1,0 |
||||||
Наружный диаметр: -при толщине стенок до 2 мм; - при толщине стенок свыше 2 мм; |
Не более 20 До 75,0 |
±0,5 ±0,7 |
||||||
Вт |
Длина |
25-200 |
±1,0 |
|||||
Внутренний диаметр : |
то же (см. Тр) |
то же (см. Тр) |
||||||
Наружный диаметр: |
то же (см. Тр) |
то же (см. Тр) |
Примечание: по соглашению между изготовителем и потребителем трубки и втулки могут быть изготовлены с другими параметрами.
